ГЛАВНОЕ - СТЫКИ, ШВЫ, ВВОДЫ КОММУНИКАЦИЙ, ТРЕЩИНЫ И ОЧАГИ КОРРОЗИИ
Назначение:
Среда:
Подложка: шероховатая хорошо смачивающаяся водой (бетон, кирпич, камень, включая полости); главным образом, внутренних работах.
Температура: работ – от минус 30°С до плюс 40°С; эксплуатации – от минус 60°С до плюс 200°С.
Дегидрол марки 1 - часть системы совместимых материалов Дегидрол, Бетоноправ, Контацид.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
в строительстве
|
при ремонте
|
|
|
при условии отсутствия постоянного прямого доступа воды и высокоагрессивных сред
|
Исходного материала:
|
|
1. Массовая доля хлоридов, %, не более
|
0,01
|
2. Наибольшая крупность зерен заполнителя, мм
|
2,5
|
3. Насыпная плотность, г/см3
|
1,4-2
|
Рабочего раствора материала:
|
|
4.Сроки схватывания:
- начало, час, не ранее
- конец, час, не позднее.
|
0,75
6
|
5. Сохраняемость первоначальной подвижности (живучесть), мин, не менее
|
15
|
Достигаемые после затвердевания раствора материала:
|
|

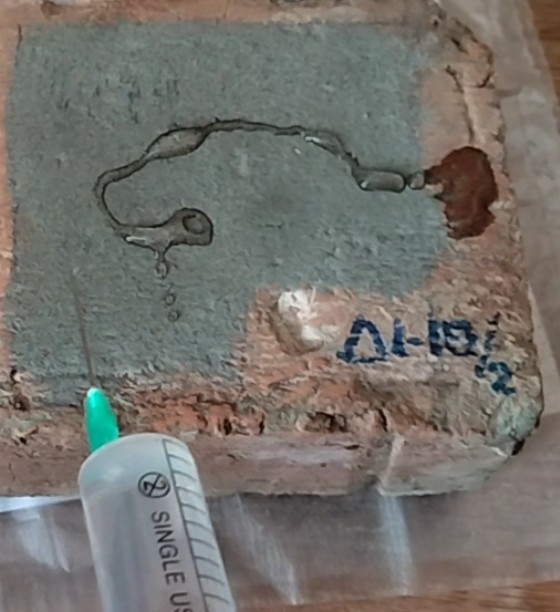

6. Повышение марки водонепроницаемости бетона при нанесении на поверхность бетона с подачей воды со стороны обратной обработанной материалом, с марки W2 до марки, не менее
- без удаления слоя материала
- с удалением слоя материала
|
W16 W6
|
7. Водонепроницаемость самого материала, марка, не менее
|
W16
|
8. Повышение марки морозостойкости бетона при нанесении на поверхность бетона, с марки F50 до марки, не менее
|
F300
|
9. Морозостойкость самого материала, марка, не менее
|
F400
|
10. Прочность на сжатие самого материала, МПа, не менее
- в возрасте 1 суток
- в возрасте 28 суток
|
20 50
|
11. Прочность на растяжение при изгибе самого материала, МПа, не менее
|
8
|
12. Линейная усадка, мм/м, не более
|
0,06
|
13. Адгезия слоя материала с бетоном, МПа не менее
|
2,5
|
14. Адгезия слоя материала с металлом (сталь Ст-3), МПа, не менее
|
2,0
|
15. Коэффициент защитного действия по отношению к стальной арматуре, не менее:
- самого материала |
1,05 |
16. Коэффициент коррозионной стойкости по сульфатам, не менее:
- самого материала |
0,92 |
Для использования по заявленным областям применения в соответствии с требованиями СП 28.13330.2012 (актуализированная редакция СНиП 2.03.11-85) «Защита строительных конструкций от коррозии» материал обладает необходимыми нормативными техническими показателями:
Заказать!
|
